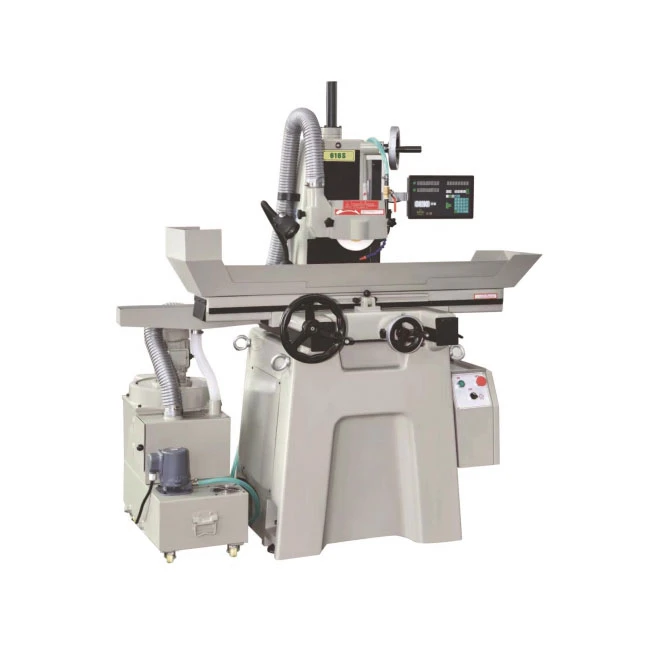

Stroj za natančno brušenje površin
Natančni površinski brusilniki (MX-614 / MX-618) dosežejo površinsko brušenje z vrtenjem brusilnega kolesa in izmeničnim gibanjem delovne mize. Uporabljajo se za korekcijo ravninskih dimenzij in površinsko obdelavo majhnih do srednje velikih obdelovancev.
- Hitra dostava
- Zagotavljanje kakovosti
- Storitev za stranke 24/7
Predstavitev izdelka
Uvod
Natančni površinski brusilniki (MX-614 / MX-618) dosežejo površinsko brušenje z vrtenjem brusilnega kolesa in izmeničnim gibanjem delovne mize. Uporabljajo se za korekcijo ravninskih dimenzij in površinsko obdelavo majhnih do srednje velikih obdelovancev.
Specifikacija
|
Model |
MX-614 |
MX-618 |
|
|
Zmogljivost obdelave |
Velikost tabele |
150x350 (6x14") |
150x450 (6x18") |
|
Maks. Dolžina brušenja |
370 mm (14-3/4") |
470 mm (18-3/4") |
|
|
Maks. Širina brušenja |
160 mm (6-1/3") |
160 mm (6-1/3") |
|
|
Razdalja od površine mize do središča vretena |
400 mm (15-3/4") |
400 mm (15-3/4") |
|
|
Trajna magnetna vpenjalna glava |
150x300mm (6x14") |
150x460mm (6x18") |
|
|
Levi in desni podajanje |
Ročna kap |
360 mm (15") |
460 mm (19") |
|
Podajanje spredaj in zadaj |
Ročno podajanje (na merilo) |
0,02 mm (0,0005") |
0,02 mm (0,0005") |
|
Ročno podajanje (na obrat) |
5 mm (1/5") |
5 mm (1/5") |
|
|
Krma gor in dol |
Ročno podajanje (na merilo) |
0,005 mm (0,0002") |
0,005 mm (0,0002") |
|
Ročno podajanje (na obrat) |
1 mm (0,05") |
1 mm (0,05") |
|
|
kolo |
Velikost kolesa (premer x širina x izvrtina) |
180x16x32mm (7"x2/3"x1-1/14") |
180x16x32mm (7"x2/3"x1-1/14") |
|
Hitrosti vretena (60C/50C) |
3600/3000 obratov na minuto |
3600/3000 obratov na minuto |
|
|
Motor |
Motor vretena |
1.5HP 60HZ/3600rpm |
1.5HP 60HZ/3600rpm |
|
Teža |
Gross |
690 kg (1518 lbs) |
850 kg (1870 funtov) |
Lastnosti
Nadzor nad mikro{0}}dovodom
Navpična ločljivost podajanja 0,005 mm in vodoravna ločljivost podajanja 0,02 mm omogočata fiksno-stopenjsko prilagajanje debeline in ravninskih dimenzij.
Pokriva različne velikosti
Velikosti mize so 150 × 350 mm in 150 × 450 mm, kar ustreza največjim dolžinam brušenja 370 mm oziroma 470 mm, ki se prilagajajo različnim velikostim obdelovancev z razlikami v hodu.
Zagotavljanje adsorpcije in pozicioniranja
Opremljen z vpenjalnimi glavami s trajnimi magneti (150×300 mm / 150×460 mm), je obdelovanec magnetno pritrjen, kar zagotavlja stabilnost položaja med obdelavo.
Ujemanje pogojev končne obdelave površin
Hitrost brusa 3000/3600 vrt./min v kombinaciji z velikostjo brusa 180×16×32 mm ustvarja neprekinjeno brusilno pot pri določeni linearni hitrosti.
Aplikacije
Obdelava plesni:Uporablja se za obdelavo osnovnih površin kalupov in ločevalnih površin za doseganje ravninske korekcije dimenzij.
Mehanska proizvodnja:Uporablja se za obdelavo referenčnih površin delov, ki služijo kot referenca za kasnejšo montažo.
Obdelava orodja:Uporablja se za brušenje površin rezilnih orodij in merilnih instrumentov za kontrolo debeline in ravnosti.
Elektronika in natančni deli:Uporablja se za obdelavo ravnih površin majhnih delov za izpolnjevanje zahtev glede dimenzijskega prileganja.
