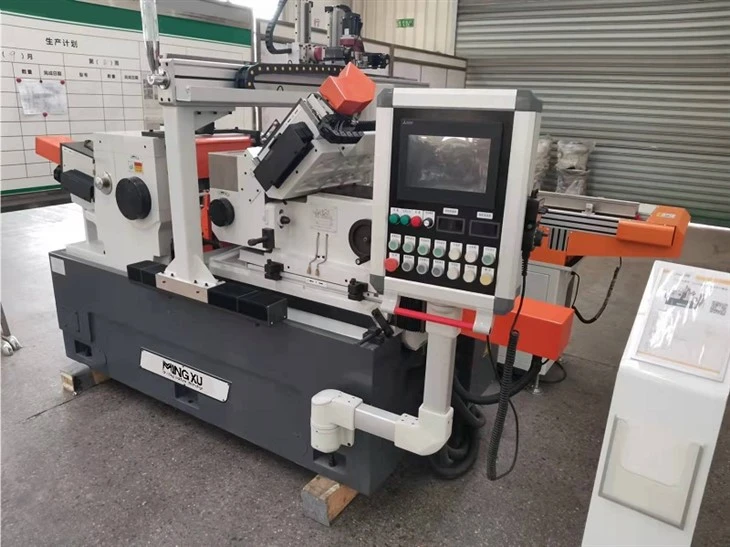

CNC brezcentrična oprema za brušenje
CNC oprema za brezcentrično brušenje je vrsta CNC obdelovalnega stroja, ki uporablja kombinirano delovanje brusilnega kolesa in vodilnega kolesa za brušenje zunanjega premera vrtljivega telesa brez opore sredinske luknje.
- Hitra dostava
- Zagotavljanje kakovosti
- Storitev za stranke 24/7
Predstavitev izdelka
Uvod
CNC oprema za brezcentrično brušenje je vrsta CNC obdelovalnega stroja, ki uporablja kombinirano delovanje brusilnega kolesa in vodilnega kolesa za brušenje zunanjega premera vrtljivega telesa brez opore sredinske luknje.
Specifikacija
|
Ime izdelka |

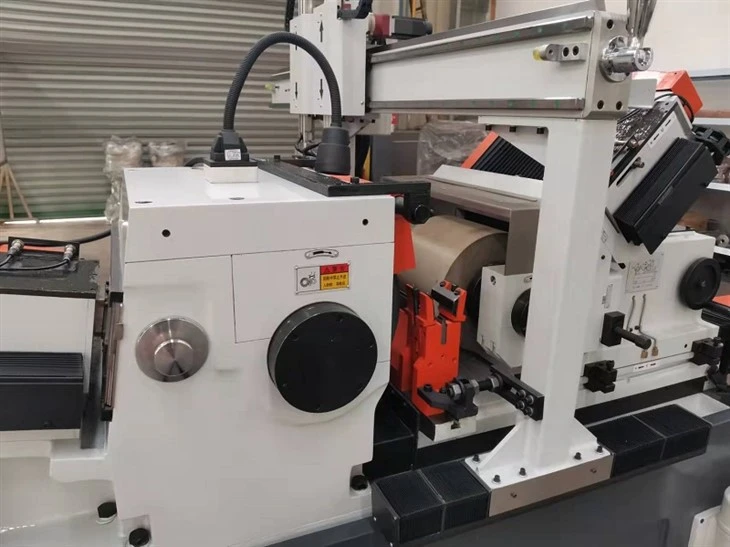

Super visoko natančen brezcentrični brusilnik |
|
Model |
MX-S200 |
|
Potopni{0}}dovod |
|
|
Premer brušenja |
2-60 mm |
|
Maks. Dolžina brušenja |
190 mm |
|
Prek-vira |
|
|
Premer brušenja |
2-60 mm |
|
Specifikacija brusilnega kolesa |
P500x200x305 mm |
|
Specifikacija regulacijskega kolesa |
P350x200x203 mm |
|
Hitrost brusilnega kolesa |
1338r/min |
|
Regulacija hitrosti kolesa (brezstopenjsko) |
10-200r/min |
|
Regulacija vrtljivega kota okvirja kolesa |
|
|
Navpično |
-2 stopinj - +5 stopinj |
|
Vodoravno |
-1 stopinja - +3 stopinja |
|
Regulacija najmanjše količine podajanja kolesa |
0,001 mm |
|
Najmanjša količina podajanja brusilnega kolesa |
0,001 mm |
|
Višina od središčnice Gri. Kolo in reg. Wheel To Work Rest |
200 mm |
|
Vodni tok |
50L/min |
|
Skupna moč |
|
|
Motor za brusilno kolo |
18,5KW |
|
Motor za regulacijo koles |
3KW |
|
Motor vodne črpalke |
0,25KW |
|
Motor črpalke za mazanje |
0,09KW |
|
Motor z magnetnim separatorjem hladilne tekočine |
0,18 kW |
|
Napajalnik |
3N 50Hz 380V |
|
Dimenzija stroja (DxŠxV) |
2800x2500x1600 mm |
|
Teža stroja |
Približno 5000 kg |
|
Natančnost (standardne palice) |
|
|
Okroglost |
0,001 mm |
|
Cilindričnost |
0,0018 mm |
|
Hrapavost |
Ra0,16 μm |
Lastnosti
Mikro-nadzor podajanja
Najmanjši pomik in pomik za obdelavo sta 0,001 mm, kar zagotavlja, da je količina materiala, odstranjenega v enem prehodu, minimalna in neposredno vpliva na odstopanja dimenzij.
Prilagodljivost širokega premera
Podpira premere brušenja od 2 do 60 mm in v kombinaciji z nastavitvijo hitrosti vodilnega kolesa od 10 do 200 r/min omogoča nastavljivo ujemanje linearne hitrosti za obdelovance različnih premerov.
Nastavitev kontaktnega kota
Držalo vodilnega kolesa je mogoče nastaviti v razponu od -2 stopinje do +5 stopinje navpično in -1 stopinje do +3 stopinje vodoravno, s čimer spremenite smer sile obdelovanca in komponento aksialnega podajanja.
Neprekinjeno hlajenje in ločevanje
Pretok hladilne tekočine 50 L/min v kombinaciji z napravo za magnetno ločevanje omogoča izmenjavo toplote v coni mletja in ločevanje feromagnetnih brusilnih ostružkov.
Aplikacije
Industrija avtomobilskih delov:Uporablja se za obdelavo zunanjih premerov gredi in zatičev, da se izpolnijo zahteve glede dimenzij sestava.
Industrija proizvodnje ležajev:Uporablja se za obdelavo zunanjih premerov valjev in kanalov za vplivanje na kontaktno geometrijo.
Industrija splošnih strojev:Uporablja se za serijsko obdelavo gredi in kanalov, kar omogoča neprekinjeno oblikovanje podajanja.
Industrija proizvodnje standardnih delov in orodja:Uporablja se za obdelavo majhnih-delov za izpolnjevanje različnih zahtev glede velikosti.
